Description
Caractéristiques
- Caractéristiques
- Poids: 45
- Tension (V): 380
- Ampérage (A): 6,5
- Puissance (Kw): 2,2
- Longueur: 346
- Debit max. L/min: 900
- Types de produits PROMODIS: Pompe de relevage
- Pression max. (B): 1,5
- Hauteur mm: 518
- Largeur mm: 270
- DNR « : 2″1/2
Détails
À quoi ça sert ?

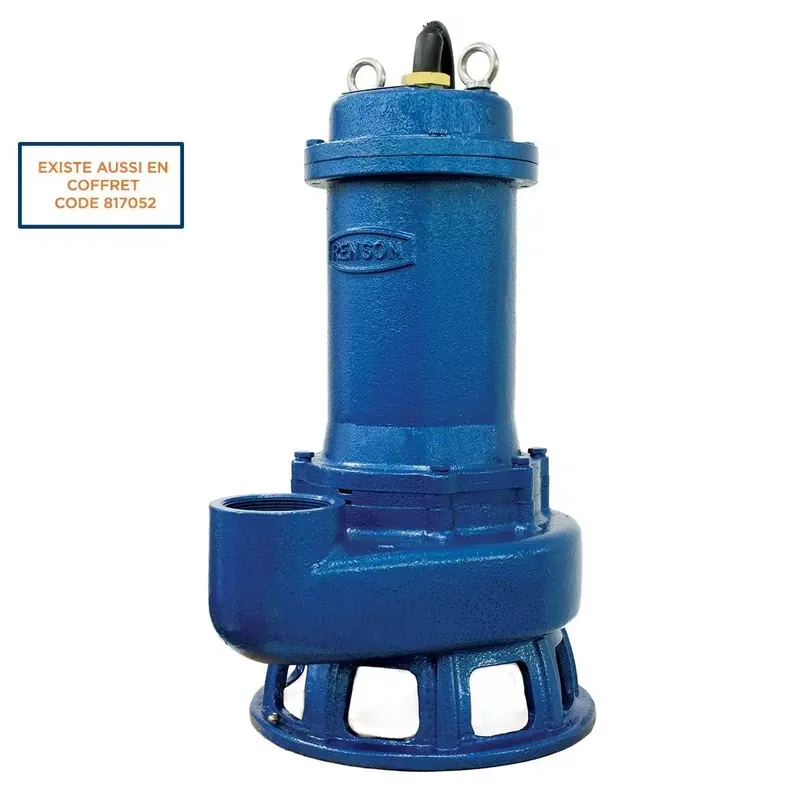

Cette pompe est utilisée pour pomper des eaux chargées de particules solides, telles que :
Lisier de bovins : Mélange de déjections animales et d’eau utilisé dans l’agriculture comme fertilisant.
Eaux vertes/brunes : Types d’eaux usées contenant des matières organiques solides.
Elle est idéale pour les applications agricoles où des liquides avec des particules solides (comme le lisier ou les eaux usées) doivent être déplacés ou évacués.
Applications :
Élevage bovin : Dans les fermes et les exploitations agricoles, pour pomper les eaux usées ou les lisiers produits par les animaux.
Traitement d’eaux chargées : Idéale pour les milieux agricoles ou industriels où les eaux sont remplies de particules solides.
Avantages :
Supporte une eau chargée : Conçue pour manipuler des liquides contenant des particules solides jusqu’à 50 mm de diamètre.
Fonctionnement optimal : Le trépied déjà monté permet une aspiration facile, surtout dans des environnements difficiles.
Moteur protégé : Le moteur est bien protégé contre les conditions d’exploitation difficiles grâce à un système de refroidissement par immersion complète dans le liquide pompé.
Caractéristiques Techniques :
Construction de la pompe :
Corps de pompe, carcasse moteur et turbine vortex : En fonte FT20D, offrant une grande robustesse et résistance à l’usure.
Arbre : En acier inoxydable, pour une meilleure résistance à la corrosion.
Paliers à roulements : 6305 en bas et 6204 en haut, avec lubrification par bain d’huile pour assurer un fonctionnement durable.
Garniture mécanique : Composée de grains en carbure de silicium et de porte grains en acier inoxydable, permettant une étanchéité parfaite, même en cas de particules solides dans l’eau.
Dimensions de raccordement :
DN Aspiration : 80 mm
DN Refoulement : 65 mm (raccordement taraudé 2″ 1/2F)
Moteur :
Triphasé, pour un service continu : 380 V, 2 pôles, 50 Hz, avec une puissance de 3 CV (2,2 kW).
Submersible : Conçu pour fonctionner complètement immergé dans le liquide pompé, ce qui permet une protection contre la chaleur et assure un refroidissement optimal.
Vitesse de rotation : 2 900 tr/min pour une performance élevée.
Sondes thermiques : Intégrées pour protéger le moteur contre les surchauffes.
Isolation classe F : Pour une meilleure résistance aux températures élevées.
Plage de Fonctionnement :
HMT 15 mètres : Débit 0 m³/h (aucun débit à cette hauteur)
HMT 3 mètres : Débit 54 m³/h (900 l/min), parfait pour des applications où une forte capacité de pompage est nécessaire.
Il est recommandé de consulter la courbe de performance spécifique pour voir comment la pompe se comporte à différentes hauteurs manométriques (HMT).
Détails supplémentaires :
Durée de vie des roulements : 50 000 heures, ce qui assure une longévité élevée.
Profondeur d’immersion maximale : 10 mètres, idéale pour des applications en profondeur dans les réservoirs ou fosses.
Hauteur de refoulement maximale : 15 mètres, adaptée à des installations où la hauteur de levée est importante.
Densité de liquide maximum : 7% de matières sèches, ce qui est typique pour le lisier ou les eaux chargées en matières solides.
Utilisation et Installation :
Immersion complète dans le liquide pompé : La pompe doit toujours être entièrement immergée dans le liquide pour assurer son refroidissement et son bon fonctionnement.
Usage intensif : Cette pompe est conçue pour des applications nécessitant un travail en continu dans des environnements agricoles exigeants.
Conseil d’Installation :
Assurez-vous d’ajouter un coffret de sécurité manque d’eau lors de l’installation pour garantir une protection optimale de la pompe contre les risques de fonctionnement à sec.
