Description
Caractéristiques
- Caractéristiques
- Essieu: 2 x Profil 120 mm
- Cote sous la vanne: 670 mm
- PTAC (Poids total autorisé en charge): 3500 kg
- Pneumatique: 2 x 195 R14
- Cote arrière de citerne: 1793 mm
- Types de produits: Citerne 90 km/h
- Longueur hors-tout: 4,67 m
- Poids vide: 770 kg
- Voie: 1400 mm
- Diamètre citerne: 1,10 m
- Flèche: Articulée avec freinage à inertie
Détails
Flèche articulée pour manuvres facilitées, double essieu pour stabilité, cuve résistante pour irrigation, nettoyage, alimentation en eau sur chantiers paysagers. Matériel routier professionnel homologué 90 km/h, idéal pour les collectivités.
Homologuée route 90 km/h par la DREAL.
Citernes livrées avec certificat de conformité permettant de les immatriculer (obligation légale).
Caractéristiques techniques des citernes :
– Citerne à eau avec soudure effectuée en continue, équipée de 4 larges pieds soudés sur des plaques de renfort d’épaisseur 4 mm,
– Citerne assemblée à son châssis par boulonnage des 4 pieds,
– Ensemble galvanisé à chaud après fabrication,
– Couvercle passage d’homme avec joint, prépercé pour recevoir une option flotteur avec son coffre galvanisé,
– Couvercle équipé d’un évent Ø 42 mm pour la citerne 1000 litres et Ø 60 mm pour la citerne 2000 litres, prédisposé pour recevoir le tuyau de refoulement de la pompe dans les versions espaces verts.
Equipement de la partie avant de la citerne :
– une sortie haute et une sortie basse, en mamelons femelle filetés Ø 20/27 mm (3/4″). Ces sorties peuvent servir à la fixation de l’option jauge de niveau,
Equipement de la partie arrière de la citerne :
– Sortie arrière principale Ø 80 mm (3″ 1/8) sur platine 4 trous, équipée d’origine :
d’une vanne 1/4 de tour Ø 76 mm pour les modèles transport d’eau,
ou d’une plaque de fermeture avec joint comprenant une sortie laiton branchée à l’aspiration de la motopompe, pour les modèles espaces verts,
– Sortie arrière prédisposée sur le côté pour recevoir également en option une vanne Ø 20/27mm (3/4″) femelle filetée.
Caractéristiques techniques des châssis :
– Châssis fabriqué à partir de longerons de forte section galvanisé à chaud après fabrication,
– Essieu équipé d’un freinage à inertie actionné par la tête d’attelage monté en bout de flèche, selon modèle :
pour la citerne 1000 L avec flèche fixe : essieu freiné 1500 kg avec tambour de frein 200 x 50,
pour la citerne 2000 L avec flèche articulée : 2 essieux freinés 1600 kg avec tambour de frein 250 x 40,
pour la citerne 2000 L avec flèche articulée : 2 essieux freinés 1800 kg avec tambour de frein 230 x 60.
– Flèche selon modèle :
Flèche fixe équipée d’un levier de frein de parking et d’une roue jockey,
Flèche articulée réglable en hauteur par broche – plage de réglage de 527 mm – hauteur d’attelage mini. 364 mm maxi. 891 mm, équipée d’une roue jockey,
– Béquille avant et roue jockey selon modèle :
pour la citerne 1000 L : béquille avant corps rond ø 60 mm – roue jockey à galet jante métal, escamotable ø 200×50 mm,
pour la citerne 2000 L : béquille avant corps carré 70×70 mm – roue jockey à galet jante plastique, rabatable avec axe ø 220×65 mm.
– Plateforme tôlée en partie avant pour recevoir l’équipement motopompe, livrée d’origine sur les modèles 90km/h espaces verts,
– Béquilles arrière escamotables stabilisatrices, pour la citerne 1000 L simple essieu,
– Ailes simples plastiques pour les citernes 1000 L. et doubles carrossées pour les citernes 2000 L.
Détails techniques :
– Attelage fixe équipé d’une tête d’attelage à freinage par inertie sur les modèles 1000 et 2000 litres.
– Attelage articulé équipé d’une tête d’attelage à freinage par inertie sur les modèles 2000 litres.
– Simple essieu pour les modèles 1000 litres avec garde-boue plastique.
– Double essieux pour les modèles 2000 litres avec garde-boue tôlé.
– Béquilles stabilisatrices en partie arrière pour les modèles 1000 litres.
– Couvercle amovible intégrant le refoulement dans le cas d’un montage de pompe.
– Ensemble motopompe HONDA WX 10 pour citerne 1000 L ou WX15 pour citerne 2000 L pour les modèles espaces verts.
– Enrouleur métallique avec 15 m de tuyau ø 15×21 mm pour les modèles espaces verts.

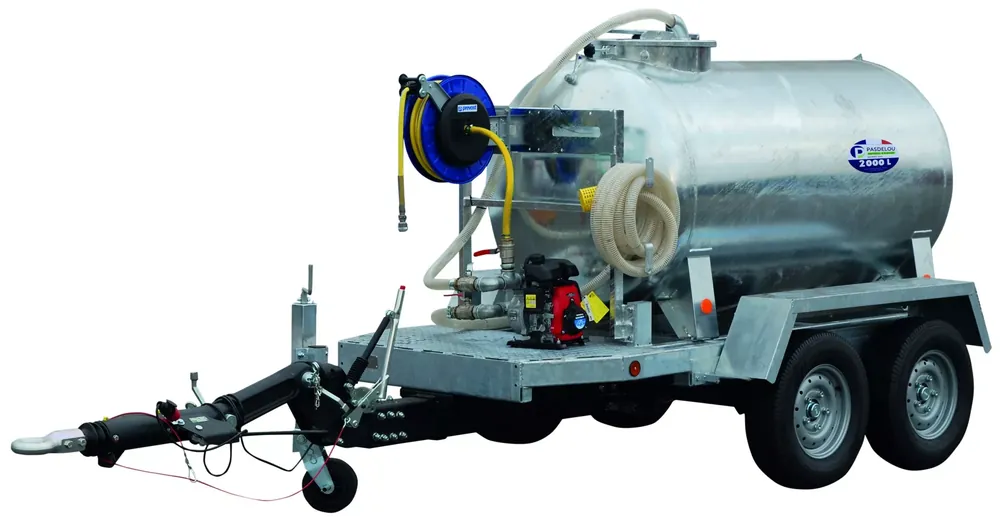

Les citernes espaces verts 2000 litres sont équipées :
– d’une motopompe HONDA WX15 avec les caractéristiques suivantes :
moteur 4 temps, puissance 1,6 kW, débit en aspiration 280 l/min,
hauteur maximum d’aspiration : 8 m (tuyau annelé avec crépine fournis),
orifice aspiration / refoulement : Ø 40 mm,
– d’un enrouleur métallique avec un tuyau de 15 m en Ø 15×21 (int/ext), supportant une pression au maximum de 10 bars et une température de 60°C,
– d’une béquille de flèche avant réglable pour les modèles de 1500 à 3200 litres, à cric démultiplié pour les modèles 4400 à 6200 litres et hydraulique avec pompe et réserve d’origine pour le modèle 8000 litres,
– débit escompté en sortie d’enrouleur : 21 L/min,
– d’une protection de la pompe pour éviter les surpressions.
