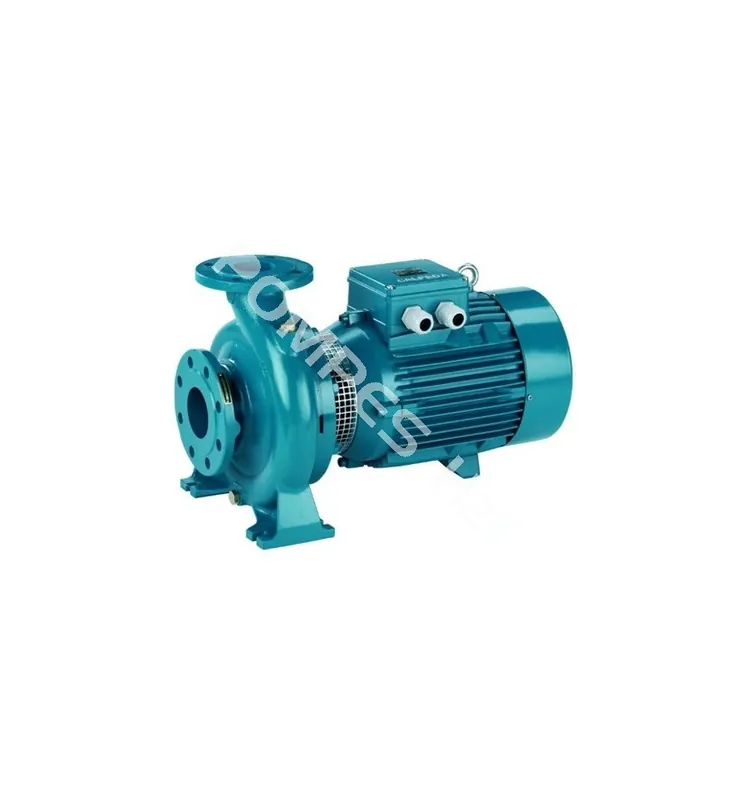

Description
Utilisations :
– Pour liquides propres sans particules abrasives, non agressifs pour les matériaux de la pompe (avec parties solides jusquà 0,2% max.).
– Pour lapprovisionnement en eau.
– Pour les installations de chauffage, conditionnement, refroidissement.
– Pour des applications industrielles.
– Pour service incendie.
– Pour l’irrigation.
Limites d’utilisation :
– Température du liquide de -10 °C à +90 °C.
– Température ambiante jusquà 40° C.
– Hauteur daspiration manométrique jusquà 7 m.
– Pression finale maximum admise dans le corps de la pompe: 10 bar.
– Service continu.
Caractéristiques :
– Corps de pompe, lanterne, couvercle : Fonte GJL-200 EN 1561.
– Roue : Laiton P Cu Zn 40 Pb 2 UNI 5705.
– Arbre : Acier AISI 303.
– Garniture mécanique : Carbone dur – céramique – NBR.
– Contre-brides : Acier Fe 430B UNI 7070.
– Brides taraudées EN 1092-1, PN 16.
Moteur :
– Moteur à induction à 2 pôles, 50 Hz (n = 2900 1/min).
– Triphasé 400/690 V ± 10%.
– Isolation classe F.
– Protection IP 54.
| Modèle |
Référence |
Puissance
(Kw) |
Tension
tri (V) |
Intensité
(A) |
DN
Asp |
DN
ref |
Poids
(Kg) |
| NM 65/12E |
603545 |
4.00 |
400 |
9.6 |
80 |
65 |
55 |
| NM 65/12C |
603546 |
5.50 |
12 |
67 |
| NM 65/12A |
603547 |
7.50 |
16 |
73 |
| NM 65/16D |
603549 |
7.50 |
16 |
75 |
NM 65/16C
|
603550 |
9.20 |
18.5 |
100 |
NM 65/16B
|
603551 |
11.00 |
21.5 |
106 |
| NM 65/16A |
603552 |
15.00 |
27.5 |
121 |
NM 65/20C
|
603553 |
27.5 |
127 |
NM 65/20B
|
603554 |
18.50 |
34 |
139 |
NM 65/20A
|
603555 |
22.00 |
42 |
164 |
NM 65/25C
|
603556 |
42 |
174 |
| NM 65/250B |
603557 |
30.00 |
54 |
195 |
| NMS 65/250A |
603558 |
37.00 |
68 |
299 |
| Modèle |
Hauteur
max (m) |
Débit
de circulation
(m3/h) |
| NM 65/12E |
18 |
65 |
| NM 65/12C |
22 |
70 |
| NM 65/12A |
26 |
75 |
| NM 65/16D |
26 |
85 |
| NM 65/16C |
30 |
90 |
| NM 65/16B |
33.5 |
95 |
| NM 65/16A |
38 |
100 |
| NM 65/20C |
44 |
100 |
| NM 65/20B |
50 |
105 |
| NM 65/200A |
56.5 |
110 |
| NM 65/250C |
64 |
65 |
| NM 65/250B |
79.5 |
70 |
| NMS 65/250A |
90 |
75 |
Pour plus de renseignements et performances (voir documentation).
Code douanier : 84137081.
