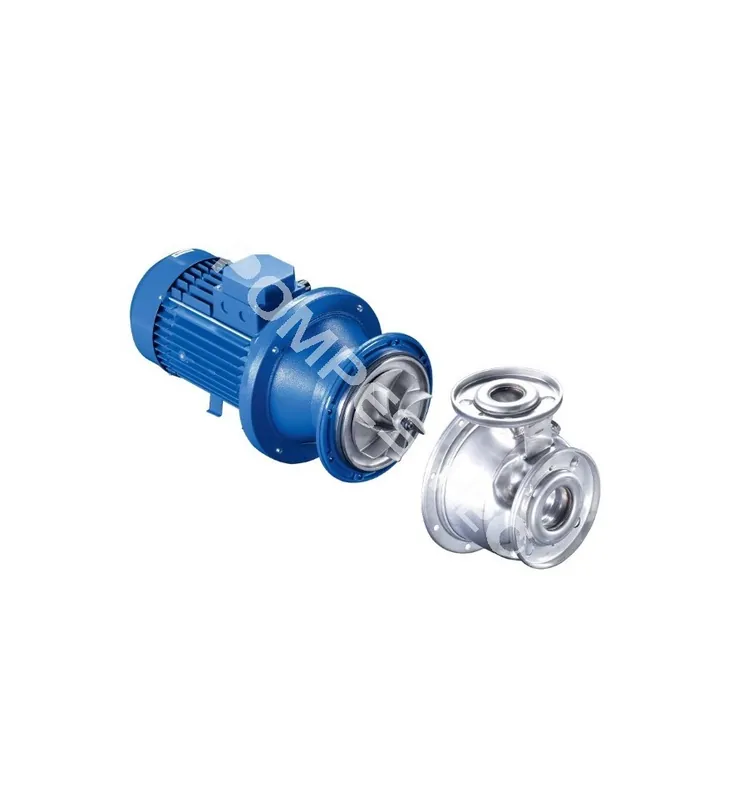

Description
Applications :
– Machines à laver industrielles, lavage de pièces métalliques, lavage dans lindustrie alimentaire, lave-vaisselle pour collectivités.
– Vidange de machines à laver, pompage de condensats, cabines de peinture.
– Installations pour la teinturerie et lindustrie textile, pisciculture.
Caractéristiques :
– Débit : jusquà 20 m3/h.
– Hauteur de refoulement : 49 m.
– Puissance : 1,10 – 5,50 kW.
– Pression de service : 12 bar.
– Température ambiante : 0°C – +40°C.
– Température du liquide : de -10°C – +120°C.
– Passage maximal des solides en suspension : 22mm pour tailles 32.
Moteur :
– Alimentation : P3kW : 3~230/400V ; P4kW: 3~400V.
– Classe isolation : F (155°C).
– Protection : IP55.
– Moteur IE3 : Pour toutes les puissances.
Matériaux pompe :
– Corps de pompe : Acier inoxydable AISI 316L.
– Roue : Inox 316 moulé (CF8M).
– Élastomères : FPM.
– Garnitures mécanique : Carbure de silicium/Carbure de silicium.
| Modèle |
Référence |
Puissance
(Kw) |
Diamètre
roue (mm) |
Tension
(V) |
DN
Asp |
DN
ref |
Poids
(Kg) |
| SHOE 32-125/11 |
700460 |
1.10 |
125 |
Tri – 230/400V |
50 |
32 |
25 |
| SHOE 32-125/15 |
700461 |
1.50 |
26 |
| SHOE 32-125/22 |
700462 |
2.20 |
30 |
| SHOE 32-160/30 |
700463 |
3.00 |
160 |
34 |
| SHOE 32-160/40 |
700464 |
4.00 |
46 |
| SHOE 32-160/55 |
700465 |
5.50 |
55 |
| SHOE 32-200/30 |
700466 |
3.00 |
200 |
42 |
| SHOE 32-200/40 |
700467 |
4.00 |
48 |
| SHOE 32-200/55 |
700468 |
5.50 |
Tri – 400/690 |
57 |
| Débit |
m3/h |
0 |
5 |
10 |
15 |
20 |
25 |
| l/min |
0 |
83,3 |
166,66 |
250 |
333,33 |
416,66 |
| SHOE 32-125/11 |
H
(m) |
14 |
14 |
13 |
11,5 |
9 |
– |
| SHOE 32-125/15 |
17,8 |
17 ,2 |
16,8 |
16,1 |
14 |
– |
| SHOE 32-125/22 |
22,9 |
22, 1 |
24,5 |
21 |
19 |
– |
| SHOE 32-160/30 |
29 |
29 |
28 |
27 |
25 |
– |
| SHOE 32-160/40 |
37 |
37 |
36,5 |
36 |
34 |
– |
| SHOE 32-160/55 |
45 |
45 |
44,9 |
44,7 |
44 |
– |
| SHOE 32-200/30 |
33 |
33 |
31 |
29 |
27 |
– |
| SHOE 32-200/40 |
41 |
41 |
40 |
38,2 |
36 |
– |
| SHOE 32-200/55 |
49,7 |
49 |
48,5 |
47,3 |
46 |
– |
