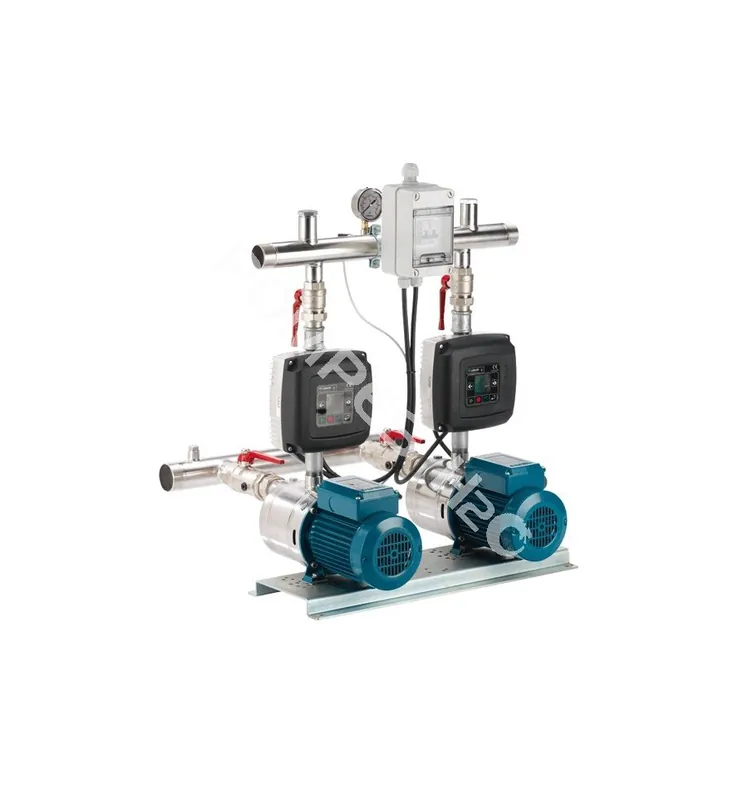

Description
Le surpresseur se raccorde sur un réseau 230V monophasé (1 phase + neutre + terre), c’est le variateur qui transforme cette tension mono 230V (1 phase), en tension tri 230V (3 phases).
Utilisation :
– Adduction d’eau pour un réseau collectif.
– Alimentation de réseau nécessitant une pression constante.
Composition :
– 2 pompes inox multicellulaire MXH 803 et MXH 805.
– 2 systèmes compacts à variation de vitesse type EASYMAT avec sécurité manque deau intégrée.
– 2 Réservoirs à diaphragmes 24L.
– 2 transmetteurs de pression 0-10 bars / 4-20 mA + 1 manomètre.
– 2 collecteurs inox livrés avec brides, collecteur d’aspiration 3″ et collecteur de refoulement 2″ 1/2.
– 2 vannes à laspiration.
– 2 clapets en inox au refoulement.
– 2 vannes au refoulement.
– 1 coffret de protection avec interrupteur général.
– 1 châssis commun.
Ensemble livré monté, testé et préréglé (à valider sur site).
| Modèle |
S20 EMT MXH803 |
S20 EMT MXH803 |
| Référence |
600285 |
600286 |
| Puissance (kW) |
2 x 1.10 |
2 x 1.80 |
Tension alimentation (V)
|
230 / monophasé
|
| Tension moteur (V) |
230 / triphasé |
| Intensité max (A) |
2 x 5.0 |
2 x 7.5 |
| Collecteur aspiration (BSP) |
2″ 1/2 M |
| Raccord refoulement (BSP) |
2″ M |
| Débit variable (m3/h) |
0 à 26 |
| Pression max (bar) |
1.4 à 3.6
|
2.4 à 6
|
| Niveau sonore |
< 55 dB |
| Température du liquide |
-15°C à +110°C |
| Température ambiante |
jusqu’à 40°C |
| Câble (m) + prise normalisée |
3 |
| Dimensions (mm) |
Lg 625 – l 750 – Ht 745 |
Lg 625 – l 810 – Ht 745 |
| Poids (kG) |
75 |
80 |
* Contactez-nous pour plus de renseignements sur les surpresseurs à vitesse variable.
