Description
Applications :
– Relevage des eaux usées (W.C. inclus) en provenance dune résidence collective ou de locaux commerciaux.
Equipements :

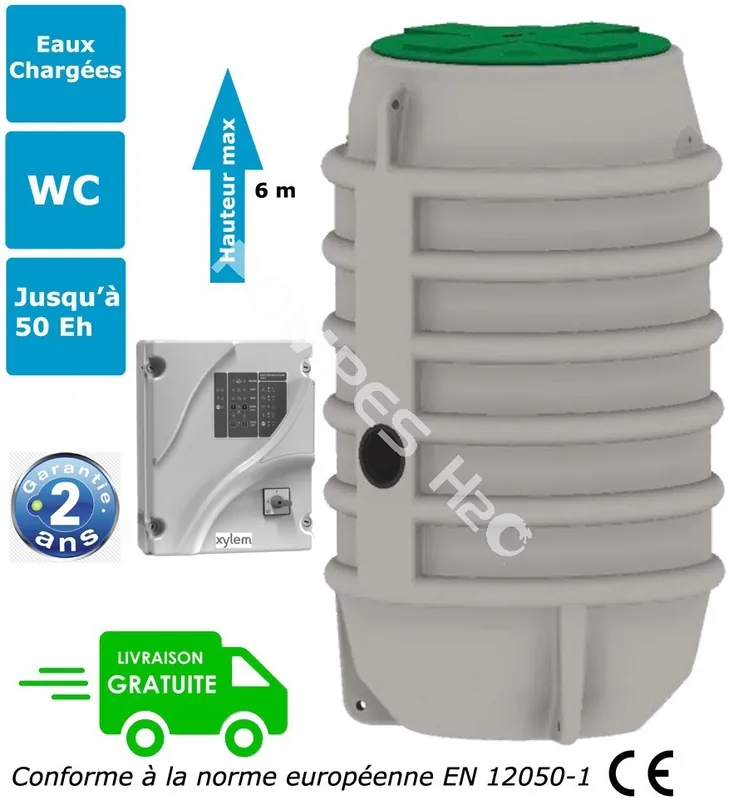

– 1 cuve en polyéthylène à fond auto-nettoyant de 1900 L, avec couvercle à visser, serrure, oreilles de levage, renfort de fond et système dancrage.
– 2 pompes de relevage Delinox, à roue vortex, passage 50 mm.
– 3 régulateurs de niveau NF5 avec 10 m de câble.
– 1 tuyauterie de refoulement Ø 2 avec clapet A/R, vanne disolement et raccord fileté.
– 5 presse-étoupe pour passage des câbles de pompes et des régulateurs.
– 1 joint pour larrivée DN160 à percer.
– 2 pieds dassise inclinés DN50 avec barres de guidage, chaînes et manilles.
– 1 coffret de commande et protection.
| Modèle |
MICRO 10 / 2000
DXVM 50-7 |
MICRO 10 / 2000
DXVM 50-11 |
| Référence |
220104 |
220105 |
| Roue |
VORTEX |
| Tension (V) |
Mono 230 |
| Puissance (Kw) |
0.75 (x2) |
1.10 (x2) |
| Cuve (L) |
1900 |
| Hauteur (m) |
7.7 |
9.1 |
| Débit max (m3/h) |
24 |
27 |
Profondeur du fil d’eau
arrivée (m) |
0.8 m maxi du terrain naturel |
Raccordement
refoulement |
DN50 – 2″ |
Raccordement
arrivée |
1 joint DN160 à percer |
| Dimensions (mm) |
Hauteur : 2000 – Diamètre 800 |
| Poids (Kg) |
176.8 |
180.2 |
Pour plus de renseignement voir DOCUMENTATION PDF (ci-dessus).
Etude et devis sur demande.
