Description

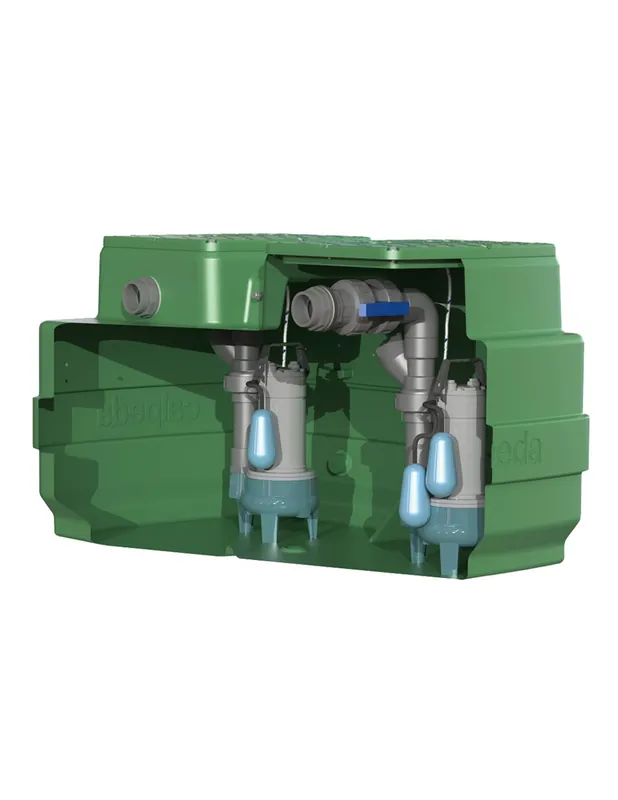

Poste de relevage équipé 2 pompes « spéciale eaux chargées », cuve polyéthylène haute densité, enterrée ou posée sur le sol , avec couvercle étanche verrouillé par vis TH.
Utilisation :
– Eaux usées
– Eaux chargées
– Eaux pluviales
– Eaux claires
Composition du poste de relevage :
– 1 cuve enterrable de 500 L, en polyéthylène très résistant, hauteur 710 mm.
– 2 pompes de relevage en fonte spéciale eaux chargées, (roue VORTEX), passage granulométrique 50 mm.
– 2 vannes darrêt (avec raccord union) en PVC Ø 63 mm pour la maintenance.
– 2 clapets à boule spécial eaux usées en PVC Ø 63 mm.
– 1 tuyauterie rigide (intérieur) + collecteur extérieur.
– 3 interrupteurs à flotteurs avec 20m de câble chacun dont 1 alarme trop plein.
– 1 joint à lèvre pour monter le tuyau darrivée en Ø 100.
– 1 joint à lèvre pour effectuer une ventilation en Ø 100.
– Perçage à réaliser en Ø 108 mm.
– les pompes sont livrées avec 10 m de câble chacune.
– 1 coffret de commande et protection V2RM ELEC, pour 2 pompes de relevage avec alarme intégrée.
Le poste est livré complet prêt à l’emploi.
| Référence |
Modèle |
Tension
(V) |
Puissance
(kW) |
Intensité
(A) |
Refoulement
PE Ø |
Passage
(mm) |
Poids
(Kg) |
| 220048 |
CAL500
2GQSM 50-8 V2E
|
230 |
0.55 |
4.3 |
63 |
50 |
74 |
| 220049 |
CAL500
2GQSM 50-13 V2E |
230 |
1.10 |
8.4 |
63 |
50 |
84 |
| Modèle |
Débit
(m3/h) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
24 |
27 |
30 |
33 |
36 |
CAL500
2GQSM 50-8 V2E |
HMT
(m) |
8 |
7.4 |
6.9 |
6.3 |
5.6 |
4.8 |
4 |
3 |
1.8 |
– |
– |
– |
– |
CAL500
2GQSM 50-13 V2E |
12.8 |
12.2 |
11.6 |
11 |
10.3 |
9.5 |
8.6 |
7.7 |
6.7 |
5.7 |
4.5 |
3.3 |
2 |
