Description
Installation enterrée, conçue selon la norme EN 12050-1(1) (eaux usées y compris WC).

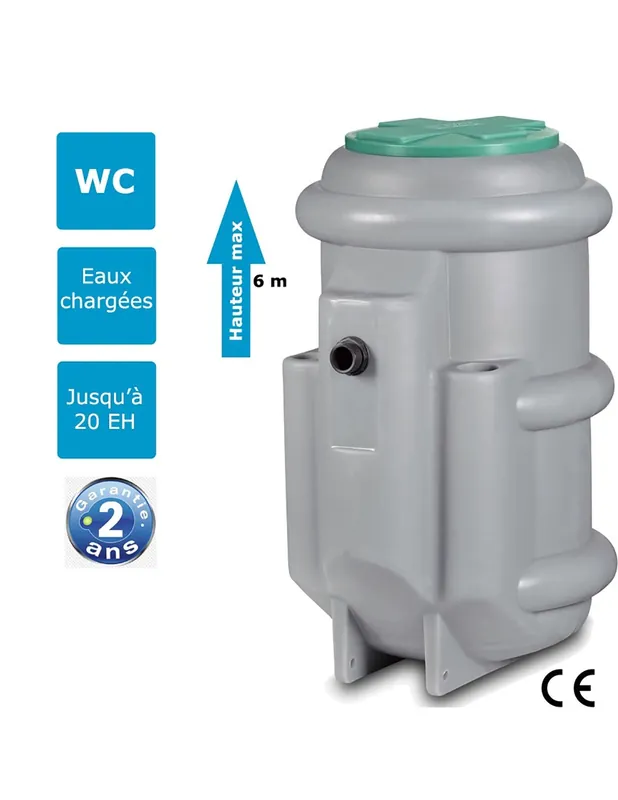

Composition de la station de relevage Flygt Micro 5 TER 1000:
– 1 Cuve en polyéthylène de 250 litres avec couvercle à visser et serrure.
– 1 pompe de relevage monophasé ou triphasé Delinox avec régulateur de niveau intégré.
– 1 tuyauterie de refoulement 2″, avec clapet A/R, vannes et raccord fileté.
– 1 presse-étoupe pour passage du câble de la pompe et du régulateur.
– 1 raccordement DN100 darrivée.
– 1 raccordement DN50 pour la ventilation.
– 2 passages de câble.
| Modèle |
MICRO 5 TER 1000
DXVM 50-7
|
Micro 5 TER 1000
DXVM 50-11 |
| Référence |
220084 |
220085 |
| Puissance (Kw) |
0.75 |
1.10 |
| Capacité cuve (L) |
250 |
| Roue |
VORTEX |
Profondeur fil d’eau
arrivée |
0.5 m maximum TN profondeur sans réhausse |
| Tension (v) |
Mono 230 |
| Puissance (Kw) |
0.75 |
Raccordement
refoulement |
DN50 – 2″ |
Raccordement
arrivée |
DN100 |
| HMT (m) |
7.7 |
9.1 |
| Débit max (m3/h) |
24 |
27 |
Dimensions
(mm) |
Hauteur : 1050 – Largeur : 650 – Longueur : 772 |
| Poids (Kg) |
36.6 |
38.3 |
* Profondeur maximale du fil d’eau d’arrivée par rapport au niveau TN (Terrain naturel).
