Description

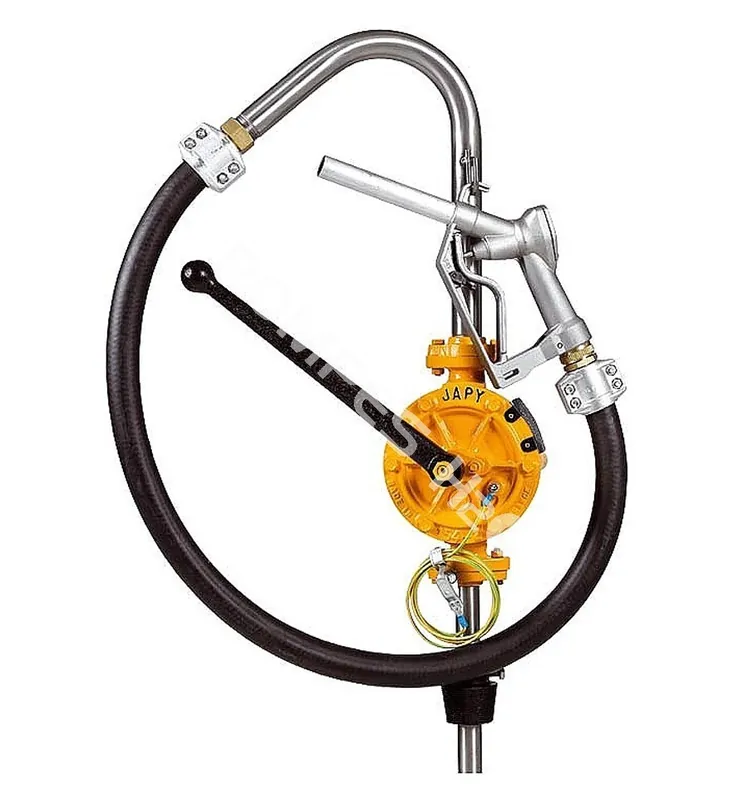

Pompe vide fût manuelle, conforme à la norme Européenne ATEX atex II 2 GD T4 (Tf<120°C). Elle est conçue pour transvaser des hydrocarbures et certains solvants en milieu et atmosphère potentiellement explosive, à partir d'un fût ou d'une cuve, voici la liste des fluides compatibles avec la pompe manuelle ATEX, (eau, essence, gasoil, huiles).
Caractéristiques :
– Corps, couvercle et levier : Fonte (EN-GJL-200 ou 250).
– Mécanisme intérieur : Laiton (Cu Zn39 Pb1 Al B).
– Raccords : Fonte (EN-GJL-200).
– Axe de pompe et visserie : Acier (11SMNPB37).
– Joint de siège : tresse polytétrafluoréthylène (PTFE).
– Joint de raccord : PEB (PTFE expansé).
– Étanchéité sur l’arbre : tresse PTFE.
– Tube de 1 m Ø 3/4″ en acier inoxydable avec bonde de 2″
– Filtre 300 microns, tamis en inox 304 (Z6 CN 18.19).
– Câble longueur 2 m avec pince pour mise à la masse.
– Coude en acier inoxydable
– Pistolet de distribution manuel (version FAT_)
– Pistolet de distribution automatique (version FAT_A)
– Connexion par raccords demi-coquille en laiton
– Tuyau caoutchouc lg 2 m (tube conducteur NBR),
– température du fluide < 60°C
| Modèle |
Référence |
Pistolet |
Débit max
(m3/h) |
Ø Orifice |
Poids
(Kg) |
| FAT1 |
602036 |
Manuel |
1.3 |
3/4″ |
12.5 |
| FAT1A |
602037 |
Automatique |
1.3 |
3/4″ |
13.5 |
| FAT2 |
602038 |
Manuel |
2.0 |
1″ |
14.5 |
| FAT2A |
602039 |
Automatique |
2.0 |
1″ |
15.2 |
* conforme à la directive Européenne ATEX 94/9/EC (II 2 GD IIC T4 (Tf<120°C))
* Pour bien fonctionner, la pompe doit être installée de façon à ce que l’inscription « Japy » dans la fonte soit lisible horizontalement.
