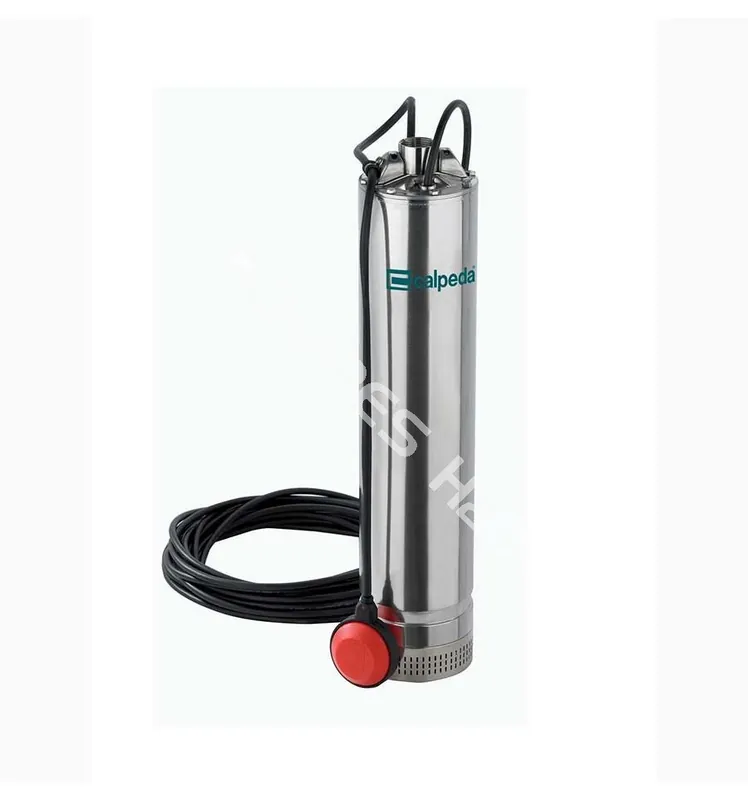

Description
Toutes les parties hydrauliques sont en acier inoxydable, laminé embouti à froid. C’est la seule pompe de ce type à ne disposer d’aucun élément en matière plastique.
Utilisations :
– Pompage dans des puits, bassins, citernes, réservoirs.
– Pour l’approvisionnement en eau, d’une habitation.
– Pour l’approvisionnement en eau dans le collectif, agricole et industrielle.
– Pour l’arrosage, l’irrigation.
– Les pompes MXS peuvent être associées à des réservoirs à vessies, variateurs de vitesses, coffrets de commandes.
Caractéristiques :
– Chemise, Corps d’étage, Couvercle, Roue, Refoulement, Aspiration en Inox 304.
– Moteur 2900 tours/minute (Service continu).
– Bobinage moteur à sec, double imprégnation résistant à l’humidité.
– Câble H07RN8-F + 1.5m avec fiche 2P+T normalisée.
– Classe d’isolation F.
– Protection IP 68 (pour immersion continue).
– Service continu.
– Exécution selon EN 60335-2-41.
– Livrée avec boitier de démarrage M/A, comprenant une protection thermique et condensateur.
– Interrupteur à flotteur pour la sécurité manque d’eau.
– Sans clapet de retenue (à prévoir selon installation).
| Modèle |
MXSM 503
CG QM |
MXSM 504
CG QM |
MXSM 505
CG QM |
MXSM 506
CG QM |
MXSM 507
CG QM |
MXSM 508
CG QM |
| Référence |
506114 |
506115 |
506116 |
506117 |
508009
|
508010 |
| DN refoulement |
Femelle taraudé – 1 »1/4 (33*42)
|
| Puissance (Kw) |
0.55 |
0.90 |
1.10 |
1.10 |
1.50 |
1.50 |
| Tension (V) |
230 – mono |
| Débit nominal (m3/h) |
5 |
| Débit maxi (m3/h) |
8 |
| Hauteur maxi (m) |
32.2 |
43 |
53 |
66.5 |
78.5 |
88.5 |
| Hauteur (m) à Débit 5 m3/h |
21.5 |
30.5 |
35.5 |
45 |
54.5 |
60 |
| Câble pompe (m) |
20 |
| Poids (Kg) |
8 |
13 |
13.5 |
16 |
22 |
25 |
| Q : Débit |
m3/h |
0 |
2.5 |
3.5 |
4.5 |
6 |
8 |
| l/min |
0 |
41.6 |
58.3 |
75 |
100 |
133 |
MXSM 503
CG QM |
H.M.T
(m)
|
32.2 |
28.5 |
26 |
22.5 |
18 |
8 |
MXSM 504
CG QM |
43 |
39 |
36.5 |
33 |
25.5 |
13 |
MXSM 505
CG QM |
53 |
47.5 |
43.5 |
38.5 |
29.5 |
13.5 |
MXSM 506
CG QM |
66.5 |
58 |
53.5 |
48 |
36.5 |
16 |
MXSM 507
CG QM |
78.5 |
69.5 |
64 |
58 |
45.5 |
22 |
MXSM 508
CG QM |
88.5 |
78.5 |
72 |
64 |
50 |
25 |
| m C.E = mètre de colonne d’eau |
