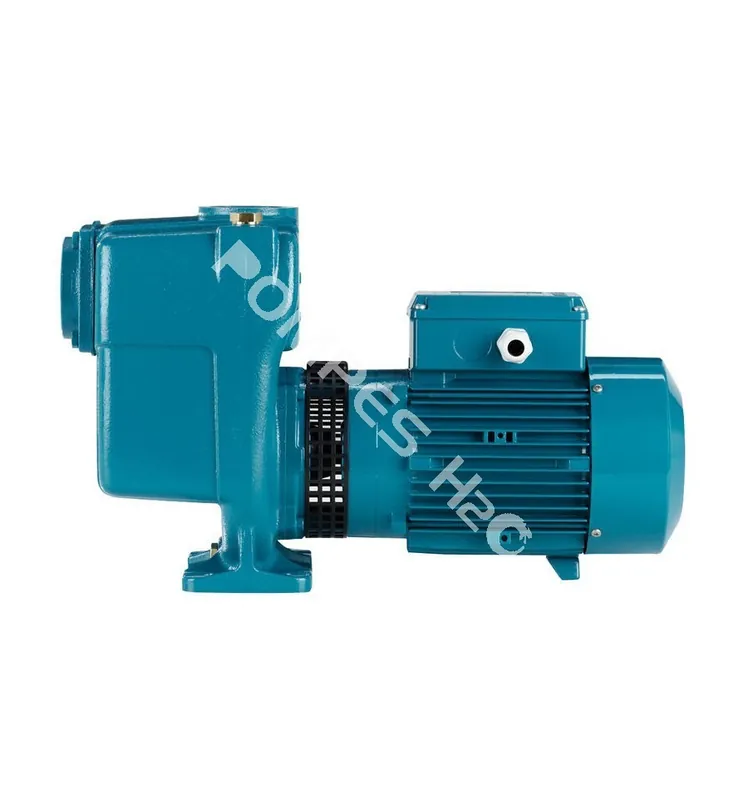

Description
Le dispositif anti-courant de retour, incorporé dans l’orifice d’aspiration, sert à empêcher l’effet siphon à l’arrêt et assure le réamorçage automatique à chaque démarrage. Le réamorçage arrive aussi avec le corps de pompe rempli de liquide seulement partiellement et tuyau d’aspiration complètement vide.
Caractéristiques :
– Corps de pompe et lanterne en fonte.
– Turbine en bronze.
– Arbre et boulonnerie en inox AISI 316.
– Garniture mécanique en carbone dur céramique.
– A = Moteur tri 230/400 V.
– AM = Moteur mono 230 V.
– Fréquence 50Hz (fréquence 60 Hz sur demande).
– Moteur asynchrone 2900 tr/min (service continu).
– Isolation classe F.
– Indice de protection IP 54.
| Modèle |
AM 50-125
CE-EDM |
A 50-125
CE-EDM |
AM 50-125
BE-EDM |
A 50-125
BE-EDM |
AM 50-125
AE-EDM |
A 50-125
AE-EDM |
| Référence |
601151 |
601152 |
601153 |
601154 |
601155 |
601156 |
| Tension (V) |
230 |
400 |
230 |
400 |
230 |
400 |
| Puissance (Kw) |
0.75 |
1.10 |
1.50 |
| Intensité (A) |
5.8 |
2.3 |
2.9 |
7.4 |
4.3 |
9.2 |
| Autoamorçage |
jusqu’à 7m (voir tableau en dessous) |
| Utilisation |
eau de mer – eau sale avec particules jusqu’à 10mm |
| DN aspiration |
2″ F |
| DN refoulement |
2″ F |
Température
du liquide |
jusqu’à + 90°C |
Température
ambiante |
jusqu’à + 40°C. |
| Poids (Kg) |
27.8 |
26.9 |
29.1 |
28.0 |
31.0 |
29.9 |
Performances :
| Débit |
m3/h |
6 |
9 |
12 |
15 |
18 |
21 |
24 |
27 |
30 |
33 |
| l/min |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
| CE |
H
(m) |
12.8 |
12.2 |
11.3 |
10 |
8.5 |
7 |
5.3 |
3.3 |
– |
– |
| BE |
15.5 |
14.9 |
14.2 |
12.9 |
11.6 |
10 |
8.3 |
6.2 |
4 |
– |
| AE |
19.5 |
19 |
18 |
17 |
15.5 |
14 |
12.5 |
10.5 |
8 |
5 |
Capacité d’autoamorçage :
Dimensions :
