Description
Utilisations :
– Pour lapprovisionnement en eau à partir dun puits ou dune réserve en aspiration ou en charge.
– Pour augmenter la pression du réseau d’eau de ville.
– Pour larrosage, l’irrigation,
– Pour laver au jet deau.
Limites dutilisations :
– Température du liquide : de 0°C à + 35°C.
– Température ambiante jusquà + 40°C.
– Pression maxi admise dans le corps de pompe : 8 bars.
– Hauteur daspiration maxi : 9 m.
– Service continu.
– Installation en local technique (milieu sec).

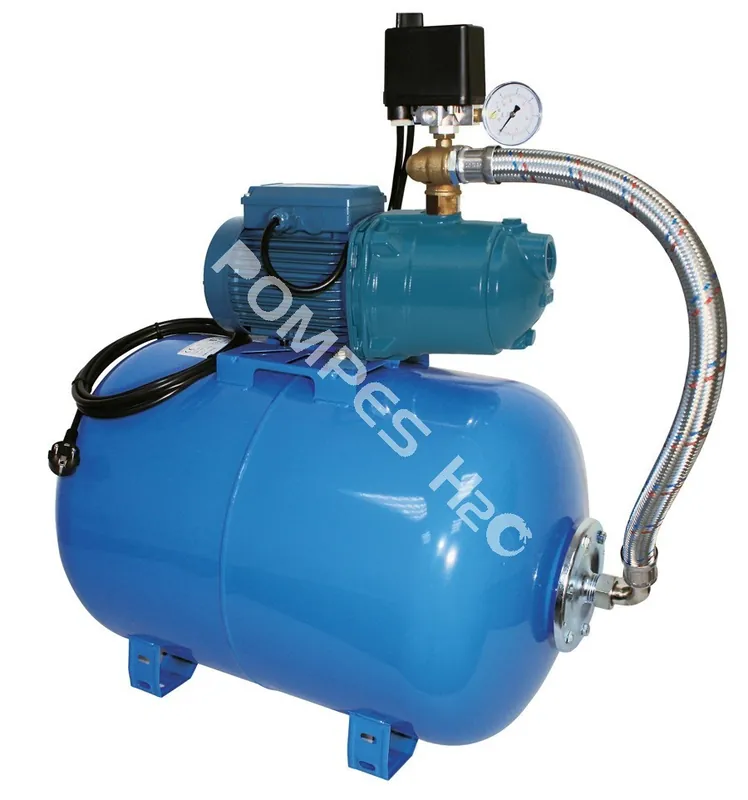

Composition des groupes de surpression 100 L :
– 1 réservoir à vessie horizontal 100L ou 1 réservoir à diaphragme 100 L horizontal.
– 1 pompe auto-amorçante monocellulaire en inox ou en fonte.
– 1 raccord de connexion 5 voies.
– 1 flexible coudé 600mm.
– 1 clapet anti-retour laiton 1″.
– 1 vanne sphérique en laiton.
– 1 contacteur manométrique Telemecanique XMP M6 : 0 ÷ 6 bar.
– 1 manomètre à sec radial 0-6 bar.
– 1 câble électrique souple de 3m, avec prise de courant mâle normalisé 2P+T.
– Le groupe de surpression 100L est livré monté, prêt à être raccordé.
| Modèle |
Référence |
Tension
(V) |
Puissance
(Kw) |
Intensité
(A) |
Débit
(m3/h)
|
Pression
marche (bar) |
Pression
arrêt (bar) |
L x l x H
(mm) |
Poids
(Kg) |
| K100H NGLM 3/13 |
600209 |
230 |
0.75 |
4.2 |
0 à 3.5 |
2.5 |
4.5 |
770 x 495 x 930 |
32 |
| K100HGW NGLM 3/13 |
600210 |
805 x 430 x 890 |
34 |
| K100H NGXM 4/16 |
600211 |
1.10 |
7.4 |
0 à 4.5 |
2.8 |
5 |
770 x 495 x 990 |
33.3 |
| K100HGW NGXM 4/16 |
600212 |
805 x 430 x 950 |
34.5 |
