Description

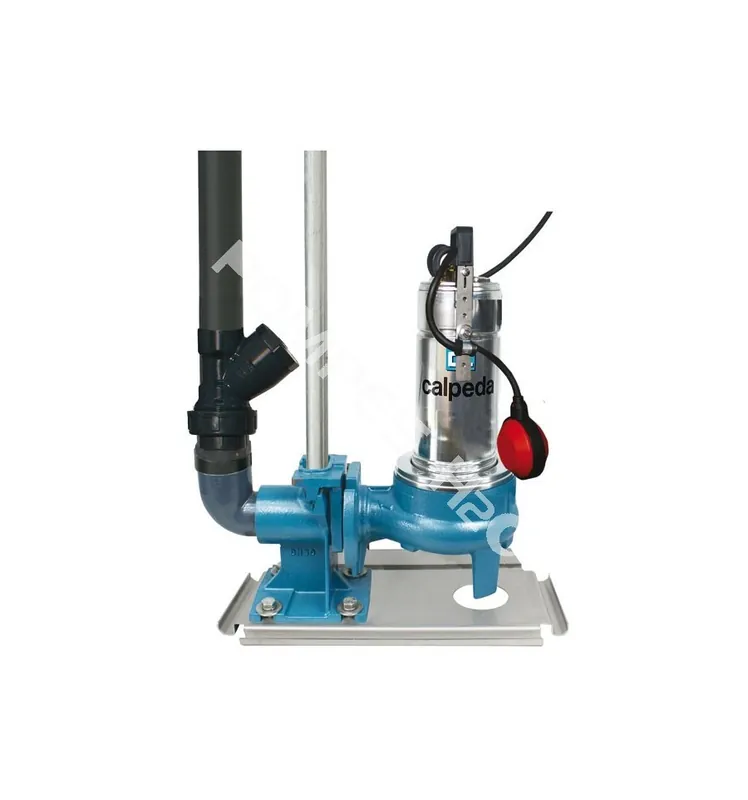

Kit pompe de relevage pour les eaux usées & chargées, passage maxi 50mm. Livré complet pour utilisation en fosse de relevage eaux usées & eaux pluviales.
Caractéristiques kit pompe de relevage vortex DN50 équipé :
– Moteur à induction 2 pôles, 2900 tr/min, (Service continu).
– Bobinage à triple imprégnation résistant à lhumidité.
– Isolation classe F – Protection IP X8.
– Protection thermique et condensateur incorporés.
– Corps de pompe et turbine en fonte – Arbre en inox 303.
– Double garniture mécanique en céramique dalumine/carbone dur/NBR dans chambre à huile.
– Température du liquide jusquà + 35°C
– Profondeur dimmersion : Maxi : 5 mètres.
– Valeur de PH entre 6 et 11.
– Passage en (mm) = 50.
Composition des kits pompes de relevage ERO-4 :
– 1 pompe submersible Calpeda GQVM équipé d’un flotteur de mise en marche automatique.
– 1 support pompe en inox 304.
– 1 pied d’assise droit en fonte 2″ – DN50.
– 1 barre de guidage en inox longueur 2 m.
– 1 coude à 90° DN50 (collé/vissé).
– 1 clapet anti-retour à boule en PVC (spécial eaux chargées).
– 1 longueur de 2 m de tube PVC pression rigide Diamètre 63 ext.
– Le tout prêt à être collé et vissé.
| Modèle |
Référence |
Pompe
GQVM |
Puissance
(Kw) |
Tension
(V) |
Intensité
(A) |
Ref |
Câble
HO7RNF |
Poids
(Kg) |
| ERO-4008 |
210149 |
50-8 |
0.55 |
230 |
4.3 |
2″ H
DN50 |
10m |
42 |
| ERO-4009 |
210150 |
50-9 |
0.75 |
4.8 |
43 |
| ERO-4010 |
210151 |
50-11 |
0.90 |
6.6 |
44 |
| ERO-4011 |
210152 |
50-13 |
1.10 |
8.4 |
46 |
| Débit |
m3/h |
0 |
3 |
6 |
12 |
15 |
18 |
24 |
27 |
30 |
33 |
36 |
| l/min |
0 |
50 |
100 |
200 |
250 |
300 |
400 |
450 |
500 |
550 |
600 |
ERO-4008
|
H.M.T
(m) |
8 |
7.4 |
6.9 |
5.6 |
4.8 |
4 |
1.8 |
– |
– |
– |
– |
ERO-4009
|
9.3 |
8.8 |
8.3 |
7 |
6.2 |
5.3 |
3.2 |
2.2 |
– |
– |
– |
ERO-4010
|
11 |
10.5 |
10 |
8.6 |
7.8 |
7 |
5.2 |
4.2 |
3 |
1.8 |
– |
ERO-4011
|
12.8 |
12.2 |
11.6 |
10.3 |
9.5 |
8.6 |
6.7 |
5.7 |
4.5 |
3.3 |
2 |
