Description
Ce groupe surpresseur est utilisé pour l’arrosage, la surpression de réseau collectif, bloc sanitaire, réseaux d’adduction agricole, lavage, industries spécialisées.

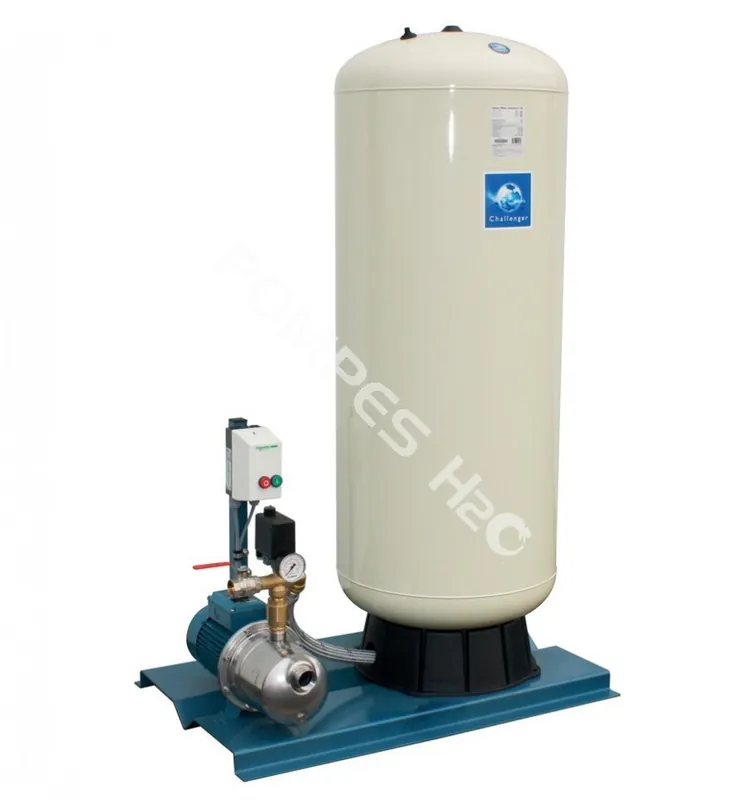

Composition du groupe :
– 1 Réservoir à diaphragme vertical 300L, (ACS).
– 1 Châssis perforé en tôle plié peinte.
– 1 Pompe auto-amorçante JET inox.
– 1 Raccord de connexion 5 voies.
– 1 Flexible de liaison coudé 600 mm.
– 1 Clapet anti-retour laiton.
– 1 Vanne sphérique à poignée plate.
– 1 Contacteur manométrique Telemecanique XMP M6 : 0 ÷ 6 bar.
– 1 Manomètre à sec radial 0-6 bar.
– 1 Boitier de commande et protection, avec 1 contacteur triphasé + 1 relais thermique Telemecanique (monté sur un mât).
– Le groupe de surpression est livré monté et câblé, prêt à être raccordé.
| Modèle |
Référence |
Tension
(V) |
P
(Kw) |
A
(A) |
Débit
(m3/h) |
Pression
marche
(bar) |
Pression
arrêt
(bar) |
Ø
ASP
|
Ø
REF
|
L x l x H
(mm) |
Poids
(Kg) |
| K300VGW NGX 4/16 |
600551 |
400 / tri |
1.10 |
2.6 |
0 à 4.5 |
2.8 |
5 |
1″ 1/4 |
1″ |
1000 x 650
x 1300 |
100 |
| K300VGW NGX 6/18 |
600552 |
1.50 |
4.3 |
0 à 6 |
3.2 |
5.5 |
102 |
| K300VGW NG 7/22 |
600553 |
2.20 |
5.6 |
0.5 à 9.5 |
3.8 |
5.5 |
1″ 1/2 |
105 |
