Description
Caractéristiques :

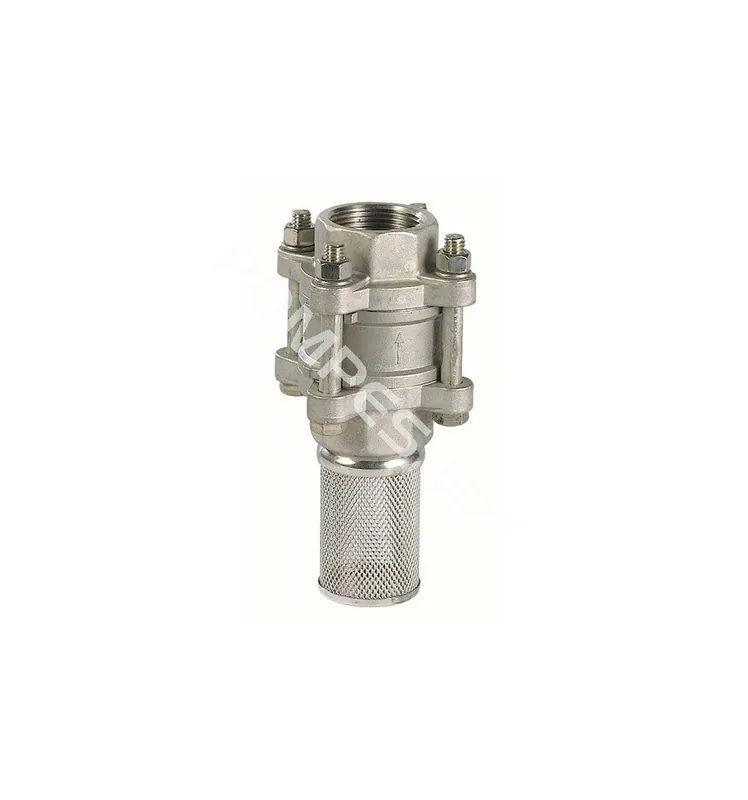

– Femelle taraudé BSP cylindrique avec crépine inox 316
– Clapet 3 pièces à disque inox 316.
– Corps, disque et ressort en inox 316.
– Crépine tout inox 316.
– Montage toutes positions ( respecter le sens de passage indiqué sur le corps par une flèche ).
– Etanchéité métal / métal. – Tout inox.
Utilisation :
– Industries chimiques, pharmaceutiques, pétro-chimiques, installations hydrauliques, air comprimé.
– Température mini admissible Ts : – 20°C.
– Température maxi admissible Ts :+ 200°C.
– Pression maxi admissible PN : 63 bars.
| Ø nominal |
3/8″ |
1/2″ |
3/4″ |
1″ |
1″ 1/4 |
1″ 1/2 |
2″ |
2″ 1/2 |
3″ |
4″ |
| Référence |
120187 |
120188 |
120189 |
120190 |
120191 |
120192 |
120193 |
120194 |
120195 |
120196 |
| Ø P |
10 |
14 |
19 |
25 |
31 |
39 |
49 |
64 |
78 |
97 |
| L |
60 |
63 |
71 |
81.5 |
91 |
97.5 |
117 |
131.5 |
143.5 |
174.5 |
| L1 |
16 |
18 |
20 |
20 |
23 |
23 |
27 |
33 |
35 |
45 |
| L2 |
21 |
22 |
23.5 |
26 |
29 |
30 |
35 |
42 |
44 |
52 |
| B |
18 |
19 |
24 |
29.5 |
33 |
37.5 |
47 |
47.5 |
55.5 |
70.5 |
| Ø D1 |
21 |
23 |
29 |
37 |
44 |
49 |
61 |
80 |
86 |
116 |
| H |
51 |
55 |
62 |
69 |
80 |
89 |
101 |
114 |
126 |
144 |
| Ø D |
12 |
14 |
16 |
18 |
| T |
36.5 |
42.7 |
51.7 |
58.7 |
72.7 |
83.7 |
98.7 |
129 |
153.5 |
186.5 |
| W |
22 |
26 |
32 |
39 |
49 |
56 |
69 |
83 |
100 |
122.5 |
| Maille (mm) |
1.2 |
1.5 |
2 |
| Poids (Kg) |
0.211 |
0.415 |
0.525 |
0.737 |
1.355 |
1.767 |
2.584 |
4.435 |
6.369 |
11.243 |
