Description

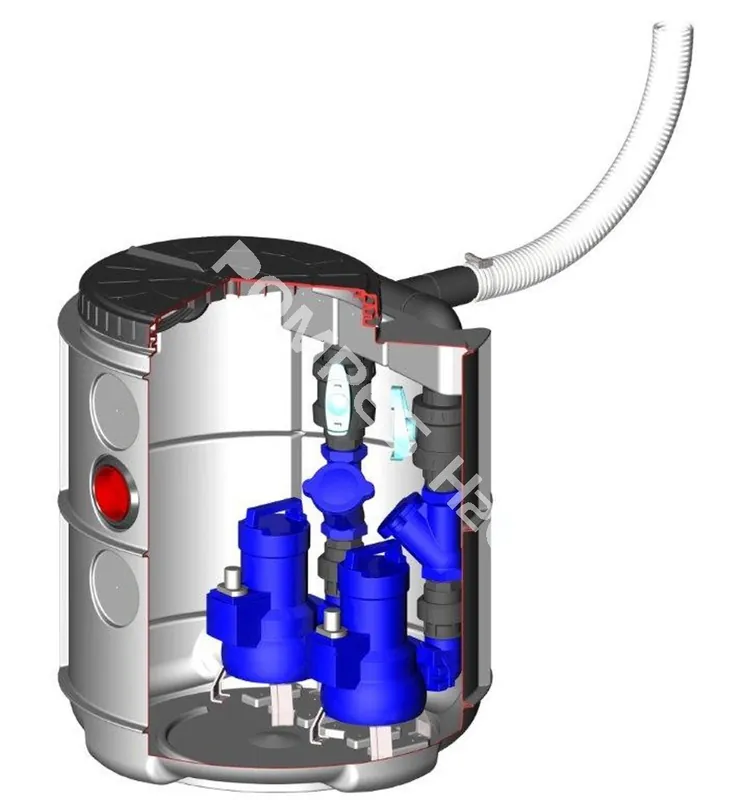

Les stations de relevage à deux pompes D42UP et D42UGP sont fournis avec leur coffret électrique. Lautomatisation des pompes est programmée en usine. Les pompes fonctionnent en alternance. Elles se mettent en route et sarrêtent en fonction du niveau de leffluent dans le poste. Si le niveau est trop important, les deux pompes se mettent en route simultanément
Composition :
– 1 Cuve en polyéthylène de 500 litres avec couvercle à visser et serrure.
– 2 Pompes de relevage monophasés KSB Ama Porter 501.
– 2 Tuyauteries de refoulement 2″, avec clapets A/R, vannes et raccords filetés.
– 2 Pieds d’assises et deux barres de guidage, (modèle D42UGP).
– 1 Coffret de commande et protection pour deux pompes de relevage.
– 3 Interrupteurs à flotteurs « spécial eaux chargées ».
– 1 Presse-étoupe pour passage du câble de la pompe et du régulateur.
– 1 Raccordement DN100 darrivée.
– 1 Raccordement DN50 pour la ventilation.
– 2 Passages de câble.
| Modèle |
D42UP |
D42UGP |
| Référence |
220181 |
220182 |
| Puissance (Kw) |
0.75 |
| Débit (m3/h) |
jusquà 40 |
| Hauteur maxi (m) |
12 |
| Utilisation (m) |
4 à 9 |
Installation pompe
|
Sur trépied |
Pied d’assise
+ barre de guidage |
| Pose station de relevage |
hors sol/enterrée |
fil d’eau arrivée (cm)
|
0 à – 35 |
| Tension (v) |
Mono 230 |
Raccordement
refoulement (mm)
|
Ø int 50 – Ø ext 63 |
Raccordement
arrivée |
DN100 |
Dimensions
(mm) |
Ø 80 x H 93 |
| Poids (Kg) |
88 |
118 |
Utilisation :
